le Miraj



Les planeurs ne sont plus commercialisés. Les pièces détachées ne sont plus disponibles.

Envergure Longueur Surface alaire Poids Charge alaire
2,48 m 1,25 m 42 dm2 1600g à 2300g  38 à 55 g/dm2

Une bombe qui ne demande qu'à exploser les chronos

Un habitué des podiums, détenteur pendant 1 an du record du monde de vitesse F3F : 10 bases en 30,8 secondes.



planeur Miraj Aeromod jaune et vert en vol
Photo : Luc Saint-Martin
Alexis Marechal et son miraj 30.80 Aeromod, détenteur du record de vitesse en F3F


Fonctions



Elevons (ailerons utilisés comme volet de courbure)- Volet central - Profondeur - Dérive

=> 5 servos nécessaires


Description des composants



L'aile du Miraj est constituée d'un noyau en polystyrène très dense sur lequel est moulé un stratifié composé de fibres de verre et de

carbone. Le tissu de surface est un 160 grammes verre positionné à 45 degrés, il participe donc à la rigidité en torsion. Le reste est constitué de nappes de carbone UD 80 grammes. Elle pèse 800 à 850 grammes sortie de moule. L'épaisseur de stratifié est

modeste mais l'aile est particulièrement rigide. L'aile est en trois parties, les fourreaux de clefs d'aile sont posés au moulage, les ailerons sont découpés et le passage des fils de servos ainsi que les supports de fixation de ceux-ci

sont préparés.



Il existe 2 variantes pour l'aile :

a) L'aile standard avec le profil MG06.

b) l'option MIRAJ 30.8 : le profil du record du monde pour les pilotes expérimetés en F3F ou F3B capables d'en tirer tous les bénéfices, surtout si le vent est fort.



Le fuselage pèse environ 280 g. Les clef de stab et la soute à ballast sont livrés collés en place, ainsi qu'une platine servos et 5 chapes à boule. La soute à ballast peut contenir jusqu'à 700gr de plomb.

Le stab, qui pèse environ 70gr sorti de moule, est constitué d'un 100gr verre à 45° et d'une nappe UD 80gr carbone.

L'excédent de résine est pompé avant fermeture du moule pour un rapport poids-rigidité optimal.

Les fourreaux des clefs sont inclus.



Le kit éco comprend l'aile en 3 parties avec clés d'ailes, le fuselage avec la soute à ballast collée et les clés de stab pointées, l'ogive, le stab, la platine radio et 5 chapes à boules.



La version luxe comprend en plus les commandes en carbone, 5 chapes métal M2,5 , 33 cm de tige filetée, 2 écrous à griffe M6, 4 vis plastique M6. Des guignols en CAP sont emmanchés sur les boules des chapes. Les ailerons, volets et stabs sont renforcés au microballon avec lèvres d'étanchéité et articulés au silicone, les clés de stab sont renforcés, les manivelles de stab sont posées et le calage est effectué.

planeur Miraj Aeromod démonté sur une table, de couleur jaune rouge
planeur Miraj Aeromod démonté sur une table, de couleur blanc et orange


La décoration du Miraj



Le Miraj est bicolore ; il est composé d'une base jaune ou blanche et d'une couleur optionnelle, réparties selon le shéma ci-dessous.

Les couleurs disponibles sont : orange, rouge, rose, vert, bleu clair, bleu foncé, milka (violet clair), violet foncé.

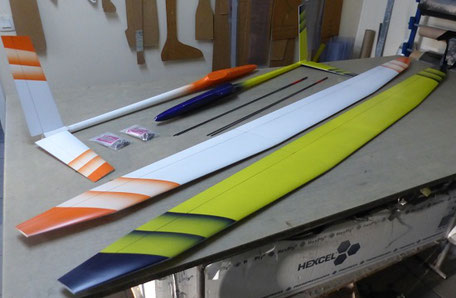

2 miraj Aeromod démontés sur une table, côté extrados un blanc et orange, un jaune et bleu foncé
Alexis Marechal présente un miraj et un prodij Aeromod, les deux sont jaunes et verts

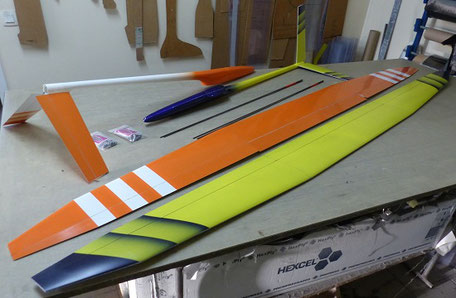

2 miraj Aeromod démontés sur une table, côté intrados un blanc et orange, un jaune et bleu foncé
Alexis Maréchal présente des mirajs et des prodijs Aeromod à la montagne dans l'herbe


Les conseils AEROMOD



Le Miraj est un planeur possédant des qualités de vols hors du commun. Il est avant tout destiné à des pilotes expérimentés. En effet, il a beau être sain et relativement facile à piloter, il nécessite une rigueur toute particulière à son assemblage et installation radio. Il ne faut donc pas négliger les conseils de la notice, comme le coffrage des chants d'ailerons à la résine chargée de microballon, la rigueur des commandes et la précision des servos (il est recommandé d'utiliser des servos sans jeu, ce qui n'est pas le

cas de la plupart des micros métalliques). Les servos que j'utilise sont les HS85 BB Hitech pour les ailerons et le stab, Et un HS 605 Power (Hitech 5.5 Kg) pour le volet central.



Le Miraj est un planeur prévu pour être piloté 4 axes, comme tous les modèles Aéromod ; le pilotage du 4ème axe est un apprentissage à part entière et s'avère particulièrement enrichissant. Cela dit, le 4ème axe n'est pas impératif et une ou plusieurs positions de volets associées au mixage profondeur vers volet permet déjà d'en tirer le principal potentiel.


1999 - 2019 : le Miraj a 20 ans, Alexis n'a pas changé (ou presque !)

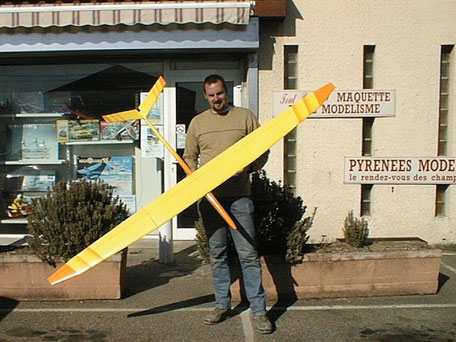

Alexis avec un planeur miraj Aeromod en 1999 devant le magasin pyrénées modèles à Toulouse
en 1999 devant le magasin Pyrénées Modèles à Toulouse Larrieu
Alexis avec deux planeurs miraj Aeromod en 2019
en 2019 à l'atelier à Nailloux


Octobre 1999 : le premier vol du MIRAJ. Les mains étaient moites, mais le vol fut un succès !

(avec l'ancienne décoration)
